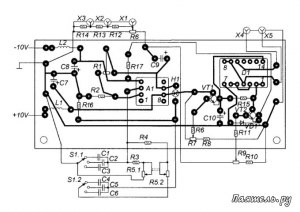

Как "разобрать" пр. эл. схему блока питания низкочастотного генератора?

Разбор принципиальной электрической схемы блока питания низкочастотного генератора — задача, требующая внимания к деталям и понимания основных принципов работы компонентов схемы. Ниже предложен подробный план, который поможет вам сделать это.

### 1. Общее представление блока питания

Блок питания предназначен для преобразования переменного или постоянного напряжения из сети в необходимое для генератора напряжение. Основные функции блока питания включают:

- Преобразование напряжения.
- Регулирование выходного напряжения для обеспечения стабильной работы генератора.
- Защита от короткого замыкания и перегрузки.

### 2. Основные компоненты блока питания

В типичном блоке питания можно выделить несколько ключевых элементов:

- Трансформатор — используется для понижения (или повышения) напряжения. В схеме низкочастотного генератора обычно применяются трансформаторы с сердечником из феррита для снижения потерь.

- Выпрямитель — преобразует переменное напряжение в постоянное. Чаще всего используются диоды, собранные в мостовую схему (мостовой выпрямитель), чтобы обеспечить более полное выпрямление.

- Фильтр — сглаживает пульсации выходного напряжения после выпрямления. Для этого применяются конденсаторы, индуктивности и LC-фильтры.

- Регулятор напряжения — используется для поддержания стабилизированного выходного напряжения, несмотря на изменения нагрузки и входного напряжения. Это может быть линейный регулятор (например, LM7805) или более сложный импульсный.

### 3. Принцип работы блока питания

1. Сетевое напряжение: Сеть подает переменное напряжение на трансформатор.

2. Преобразование напряжения: Трансформатор понижает (или повышает) напряжение до желаемого уровня.

3. Выпрямление: Переменное напряжение подается на выпрямитель, где диоды преобразуют его в пульсирующее постоянное напряжение.

4. Фильтрация: Пульсирующее напряжение подается на фильтры, где конденсаторы сглаживают колебания, обеспечивая почти постоянное напряжение.

5. Регулирование: Наконец, стабилизированный выход подается через регулятор напряжения, который поддерживает его на постоянном уровне, даже при изменениях нагрузки.

### 4. Примеры формул

Для расчета параметров компонентов блока питания можно использовать следующие формулы:

- Для трансформатора: Напряжение вторичной обмотки можно рассчитать по формуле:

  U2 = (N2 / N1)  U1,

  где U1 — первичное напряжение, U2 — вторичное напряжение, N1 и N2 — количество витков в первичной и вторичной обмотках соответственно.

- Для конденсаторов: Емкость конденсаторов в фильтре необходимо выбирать в зависимости от желаемого уровня сглаживания:

  C = I / (f  ΔU)

  где I — ток, который проходит через конденсатор, f — частота пульсации, ΔU — допустимое отклонение напряжения.

### 5. Защита блока питания

Не забудьте учесть защитные элементы, такие как:

- Предохранители — для защиты от перегрузок.
- Зенеровые диоды — для защиты от перенапряжений.
- Кнопка включения/выключения — для удобства использования.

### Заключение

Таким образом, при разборе электрической схемы блока питания низкочастотного генератора важно понимать работу каждого элемента и их взаимодействие. Внимательное отношение к выбору компонентов и их расчет обеспечит надежную и стабильную работу низкочастотного генератора на протяжении долгого времени.
