Электротехника, как найти решение схемы методом наложения?

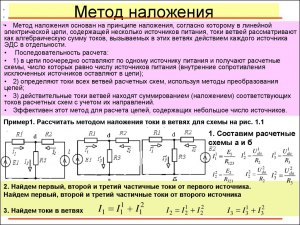

Метод наложения является одним из методов анализа электрических цепей. Он основан на принципе линейности, согласно которому поведение цепи при наличии нескольких независимых источников электромагнитного возбуждения можно представить как сумму поведений, вызываемых каждым источником по отдельности. Для применения метода наложения необходимо выполнить следующие шаги:

1. Представить каждый независимый источник (в данном случае E1, E2, E3) отдельно, в отсутствии остальных источников. Это означает, что мы временно отключаем остальные источники.

2. Рассчитать токи в цепи для каждого источника по отдельности, используя законы Кирхгофа и законы Ома. Для этого мы рассчитываем общее сопротивление цепи (R-эквивалентное) для каждого значения источников.

3. Затем используем полученные значения токов, чтобы рассчитать итоговые значения токов в цепи при наличии всех источников. Для этого мы складываем или вычитаем значения токов, полученные на предыдущем шаге, в зависимости от направления тока в каждой ветви схемы.

Теперь давайте применим этот метод к данной схеме:

1. Работаем с E1:
   - Отключаем E2 и E3.
   - Рассчитываем токи для R1, R4 и R5, используя соответствующие значения сопротивлений:
     - I1 = E1 / (R1 + R4 + R5) = 20 / (6 + 5 + 19.5) = 0.845 А
     - I4 = E1 / (R4 + R5) = 20 / (5 + 19.5) = -0.062 А
     - I5 = -E1 / R5 = -20 / 19.5 = -1.026 А
   - Обратите внимание, что ток I1 течет в направлении против часовой стрелки, поэтому он считается отрицательным.

2. Работаем с E2:
   - Отключаем E1 и E3.
   - Рассчитываем токи для R2, R4 и R5:
     - I2 = E2 / (R2 + R4 + R5) = 21 / (12 + 5 + 19.5) = 0.979 А
     - I4 = E2 / (R4 + R5) = 21 / (5 + 19.5) = -0.676 А
     - I5 = -E2 / R5 = -21 / 19.5 = -1.077 А

3. Работаем с E3:
   - Отключаем E1 и E2.
   - Рассчитываем токи для R3, R4 и R5:
     - I3 = E3 / (R3 + R4 + R5) = 22.5 / (9 + 5 + 19.5) = 0.875 А
     - I4 = E3 / (R4 + R5) = 22.5 / (5 + 19.5) = -0.738 А
     - I5 = -E3 / R5 = -22.5 / 19.5 = -1.154 А

4. Теперь, работая с общими значениями токов, рассчитываем итоговые токи в цепи при наличии всех источников:
   - I1 = 0.845 А (для E1)
   - I2 = 0.979 А (для E2)
   - I3 = 0.875 А (для E3)
   - I4 = I4 из E1 + I4 из E2 + I4 из E3 = -0.062 - 0.676 - 0.738 = -1.476 А
   - I5 = I5 из E1 + I5 из E2 + I5 из E3 = -1.026 - 1.077 - 1.154 = -3.257 А

Обратите внимание, что значения тока I4 и I5 отрицательны. Это указывает на то, что эти токи течут в противоположном направлении, чем мы предполагали изначально. Учтите это при интерпретации результатов.

Таким образом, по нашим расчетам, токи в цепи, найденные методом наложения, равны:
I1 = 0.845 A
I2 = 0.979 A
I3 = 0.875 A
I4 = -1.476 A
I5 = -3.257 A
I6 - нет информации о его наличии в данной схеме.

Надеюсь, что данное объяснение поможет вам понять, как использовать метод наложения для анализа данной схемы. Обратитесь к данному методу, когда у вас есть несколько независимых источников в цепи.
