Для чего обратная связь в усилителе?

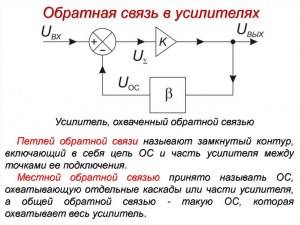

Обратная связь в усилителе служит для улучшения его характеристик и стабилизации работы. Она подключается от выхода усилителя обратно к его входу. Основная функция обратной связи заключается в том, чтобы сравнивать выходной сигнал с исходным входным сигналом и создавать корректирующий сигнал, который позволяет уменьшить искажения, повысить линейность передачи сигнала, улучшить частотные характеристики и устранить отклонения, вызванные воздействием внешних факторов.

Рассчет резисторов в усилителе мощности на операционном усилителе (ОУ) или на транзисторе зависит от конкретного схемотехнического решения и требований к усилителю. Однако есть несколько общих подходов к рассчету.

Одним из важных параметров является коэффициент усиления по напряжению (КУ), который определяет, насколько сильно входной сигнал будет усиливаться. КУ зависит от соотношения сопротивлений в обратной связи и внутреннего сопротивления усилителя. Чтобы рассчитать эти сопротивления, необходимо учитывать желаемый коэффициент усиления и параметры используемых компонентов.

Кроме того, при рассчете резисторов также учитывают стабильность и равномерность передачи сигнала в разных частотных диапазонах. Для этого можно использовать различные методы фильтрации и компенсации, включающие соответствующие резисторы и конденсаторы.

Также необходимо учесть функцию резисторов в обеспечении правильной полярности сигнала, согласования импедансов и оптимизации потребляемой мощности.

Важно отметить, что конечный результат рассчета резисторов в усилителе мощности на ОУ или на транзисторе может подразумевать некоторые итерации и оптимизации, чтобы достичь желаемых характеристик и требований конкретной схемы усиления.

При расчете резисторов в усилителе мощности на ОУ или на транзисторе необходимо учитывать следующие факторы:

1. Определение типа обратной связи: Сначала нужно определить, какой тип обратной связи вы хотите использовать - положительную или отрицательную. В большинстве усилителей мощности применяется отрицательная обратная связь, так как она обеспечивает более стабильное и линейное усиление.

2. Определение коэффициента обратной связи: Коэффициент обратной связи определяет, насколько сильно корректируется усиление сигнала. Он может быть выражен как отношение резисторов обратной связи к резисторам в прямой цепи. Выбор значения коэффициента обратной связи зависит от требуемых характеристик усилителя.

3. Выбор значений резисторов: Значения резисторов обратной связи должны быть выбраны таким образом, чтобы достичь заданного коэффициента обратной связи. Например, для отрицательной обратной связи на ОУ можно использовать делитель напряжения, состоящий из двух резисторов: один между выходом и входом ОУ, а другой от заземления к входу ОУ.
